Как читать табличку и технический лист двигателя

Табличка двигателя помогает определить конкретный экземпляр, а технический лист — проверить его характеристики и условия работы. Ни один из этих источников не заменяет другой. Для точного подбора деталей могут дополнительно потребоваться код комплектации, номер сборки и каталог производителя.

Сначала запишите обозначение модели целиком, серийный номер и все дополнительные коды. Затем найдите документ именно для этого исполнения и сравните единицы, обороты, режим мощности и условия измерения.

Часть 1. Табличка двигателя

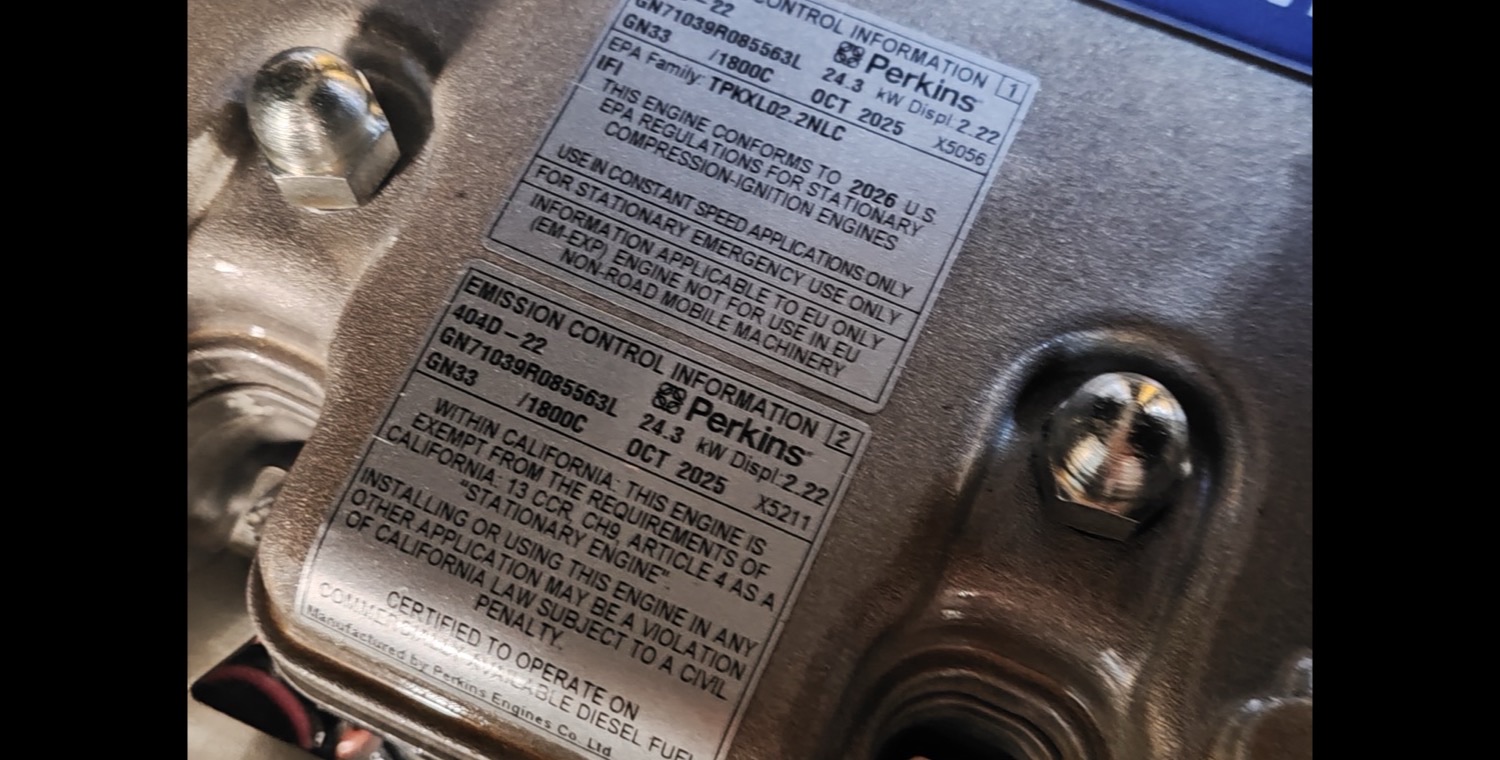

Расположение таблички и состав полей зависят от производителя. Не путайте её с табличками альтернатора, генераторной установки или отдельного узла. Фотографируйте табличку так, чтобы читались все строки, и сохраните общий вид двигателя.

• Модель (Model): полное обозначение, включая суффиксы. Не пытайтесь расшифровывать каждый символ по общему правилу: система кодов зависит от производителя.
• Серийный номер (Serial number): идентификатор экземпляра. Он часто нужен для проверки комплектации и применимости запасных частей.
• Мощность (Power): проверьте единицы и обороты. На табличке отдельного двигателя обычно речь идёт о механической мощности, а не об электрическом выходе всей установки.
• Рабочий объём (Displacement): суммарный рабочий объём цилиндров. Литры и кубические сантиметры нельзя сравнивать без перевода единиц: 1 л = 1 000 см³.
• Дата и код сборки: помогают определить исполнение и нужную редакцию каталога.
• Экологические обозначения: перепишите их полностью, вместе с ограничениями применения и номером семейства, если они указаны. Для проверки соответствия нужны относящиеся к исполнению документы.
• Топливо: используйте требования производителя к типу и качеству топлива, а не только общее название «дизель» или «газ».

Если часть таблички не читается, сообщите об этом прямо. Не подставляйте предполагаемый символ в серийный номер. Подбор по похожему названию модели может привести к ошибке в деталях или документах.

Часть 2. Технический лист

Технический лист описывает конкретную конфигурацию или семейство. Проверьте название, дату редакции, код исполнения и примечания. Документ на похожую модель не подтверждает характеристики вашего экземпляра.

Мощность и режимы

Нельзя напрямую сравнивать 500 кВА в одном режиме с 400 кВт в другом. Сначала согласуйте режим, частоту, коэффициент мощности и условия измерения. Объяснения — в руководствах кВА и кВт и режимы мощности.

Конструкция и эксплуатационные данные

• Число цилиндров и компоновка: например, рядная шестёрка или V12.
• Диаметр цилиндра, ход поршня, рабочий объём и степень сжатия.
• Наддув: атмосферное исполнение, турбонаддув, охлаждение наддувочного воздуха.
• Охлаждение: схема, требования к жидкости или воздуху и ограничения установки; см. сравнение систем охлаждения.
• Частота вращения: проверьте номинальные обороты и соответствующие им мощность и частоту альтернатора.
• Расход топлива: единицы и точка нагрузки. Л/ч при 50% нагрузки нельзя напрямую сравнивать с г/(кВт·ч) при полной нагрузке без дополнительных данных.
• Документы по выбросам: точное семейство, исполнение и область применения.
• Масса и размеры: сухая или эксплуатационная масса, двигатель отдельно или вся установка, состав навесного оборудования.

Как использовать сведения вместе

1. Сверьте модель, серийный номер и дополнительные коды с документами.
2. Для деталей подтвердите применимость к точному исполнению и серийному диапазону.
3. Сравните мощность с нагрузкой в нужном режиме и частоте.
4. Проверьте охлаждение, габариты, массу и условия площадки.
5. Запросите недостающий документ или уточнение производителя, если значения расходятся.

Карточки каталога двигателей помогают сравнить доступные сведения и перейти к исходным техническим листам. Они не заменяют заводскую идентификацию экземпляра. В этом руководстве нет подтверждённого клиентского кейса или протокола испытаний конкретной установки; пример чтения документов не является доказательством её характеристик.

Следующие шаги

Откройте каталог, выберите модель и сопоставьте её документ со своей табличкой. При запросе запасных частей приложите читаемую фотографию, полную модель, серийный номер и обозначение нужного узла. Если табличка повреждена, укажите это в запросе вместо догадки.
