Основы работы альтернатора

Напряжение и частота альтернатора: 50 и 60 Гц

Обновлено 8 октября 2026 г.

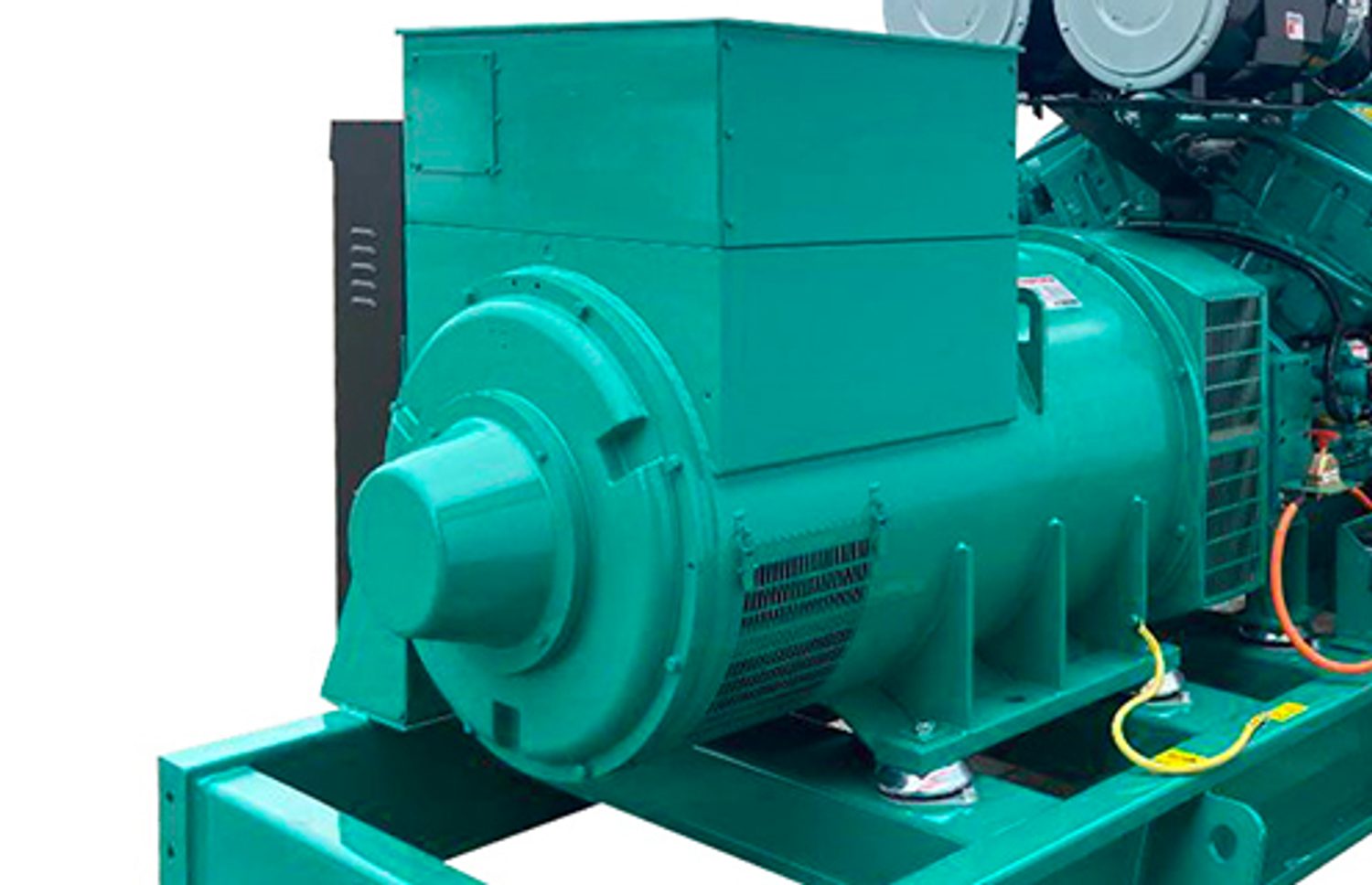

Два внешне одинаковых альтернатора могут не подходить для одной и той же установки: у них могут отличаться частота, напряжение или схема обмотки. Эти параметры должны соответствовать подключаемому оборудованию и проекту электроснабжения.

Кратко: у синхронного альтернатора частота зависит от числа полюсов и скорости вращения. Для четырёхполюсной машины 1 500 об/мин соответствуют 50 Гц, а 1 800 об/мин — 60 Гц. Напряжение зависит от конструкции обмотки, её соединения и системы возбуждения. Допустимый диапазон определяется документацией конкретной модели.

Частота: 50 или 60 Гц

Частота показывает число периодов переменного напряжения за секунду. Для синхронной машины связь выражается формулой:

n = 120 × f / p, где n — частота вращения в об/мин, f — электрическая частота в Гц, p — число магнитных полюсов.

Число полюсов Для 50 Гц Для 60 Гц
2 3 000 об/мин 3 600 об/мин
4 1 500 об/мин 1 800 об/мин
6 1 000 об/мин 1 200 об/мин
Связь частоты, полюсов и оборотов: n = 120 × f / p. Четыре полюса дают 50 Гц при 1500 об/мин и 60 Гц при 1800 об/мин.
Схема из исходного руководства использует обозначения RPM (об/мин), frequency (частота) и poles (полюса). Таблица выше повторяет расчёт по-русски.

Изменение скорости с 1 500 до 1 800 об/мин составляет 20%, но из этого не следует автоматический рост допустимой мощности на 20%. Нужно проверить паспортные значения двигателя и альтернатора при новой скорости, охлаждение, возбуждение, настройки контроллера и механические ограничения. Возможность переключения между 50 и 60 Гц зависит от исполнения установки; она не предполагается по умолчанию.

Для подключённого двигателя изменение частоты меняет синхронную скорость. Фактические обороты асинхронного двигателя также зависят от скольжения и нагрузки. Работа оборудования на другой частоте требует проверки его допустимого напряжения, отношения напряжения к частоте, охлаждения и паспортных ограничений. Одного совпадения мощности недостаточно.

Не выбирайте частоту только по стране поставки. Получите от заказчика параметры сети, перечень потребителей и требования к автономной или параллельной работе.

Выходное напряжение

В документации встречаются низковольтные исполнения, например 230/400 В, 240/415 В, 277/480 В или 120/208 В, и исполнения на несколько киловольт — например 3,3; 6,6; 11 или 13,8 кВ. Это примеры конфигураций, а не утверждение о доступности каждого напряжения для любой модели или площадки.

Проверьте номинальное напряжение, частоту, код обмотки, допустимый ток, способ соединения и условия нагрева. Классификацию оборудования и требования к изоляции следует брать из применимых к проекту документов. Нельзя считать, что похожий корпус означает одинаковое электрическое исполнение.

Три фазы, «звезда» и «треугольник»

В симметричной трёхфазной системе со соединением «звезда» линейное напряжение между фазами связано с напряжением фаза–нейтраль:

Uлинейное = √3 × Uфазное.

Поэтому 400 В между фазами соответствуют примерно 231 В между фазой и нейтралью. В обозначении 230/400 В обычно сначала указывается напряжение фаза–нейтраль, затем между фазами. Это соотношение нельзя без уточнения схемы переносить на любое соединение обмоток.

  • «Звезда» позволяет вывести нейтраль, если это предусмотрено конструкцией и схемой установки. Заземление и защиту нейтрали определяют проектом.
  • «Треугольник» в обычной трёхпроводной схеме не имеет выведенной нейтрали. Не предполагается наличие напряжения фаза–нейтраль, как у «звезды».
  • Переключаемые обмотки, в том числе некоторые 12-выводные исполнения, допускают несколько соединений. Возможные напряжения, токи и мощность каждого соединения проверяют по схеме производителя. Число выводов само по себе не гарантирует нужный диапазон напряжений.

Коэффициент мощности влияет на соотношение кВА и кВт, но не является универсальным условием для всех нагрузок и паспортных режимов. Разбор и примеры — в руководстве кВА и кВт.

Почему у модели несколько технических листов

Для одной модели могут существовать разные обмотки и исполнения на 50 и 60 Гц. Различаться могут мощность, ток, нагрев, способ возбуждения и условия эксплуатации. Поэтому сопоставляйте документ с полным обозначением и кодом исполнения, а не только с названием семейства.

В каталоге альтернаторов доступны ссылки на имеющиеся документы производителя. Наличие ссылки не означает, что один файл охватывает все возможные обмотки. Проверьте нужную конфигурацию в самом документе и на табличке оборудования.

Как подобрать альтернатор

  1. Частота и обороты: согласуйте 50/60 Гц, число полюсов и паспортную скорость двигателя.
  2. Напряжение: уточните линейное и фазное значения, схему распределения, нейтраль и код обмотки.
  3. Число фаз и баланс нагрузки: используйте реальные данные потребителей. Однофазные нагрузки на трёхфазной машине требуют проверки распределения по фазам.
  4. Мощность и ток: проверьте кВт, кВА, коэффициент мощности, режим работы и нагрев.
  5. Переходные нагрузки: отдельно оцените запуск двигателей, работу ИБП, гармоники и допустимые отклонения напряжения и частоты.
  6. Площадка: учитывайте температуру, высоту, вентиляцию и требования к исполнению.

Формулы в этом руководстве объясняют принципы работы. Они не заменяют паспортные ограничения или испытания готовой установки. Подтверждённого клиентского кейса и протокола испытаний конкретной модели здесь нет; их следует запросить для рассматриваемого проекта, если они нужны для приёмки.

Следующие шаги

Откройте каталог альтернаторов, сравните кВА и кВт и уточните основной и резервный режимы. Для предварительной оценки нагрузки используйте руководство по подбору мощности, затем подтвердите выбор по данным конкретной установки.
